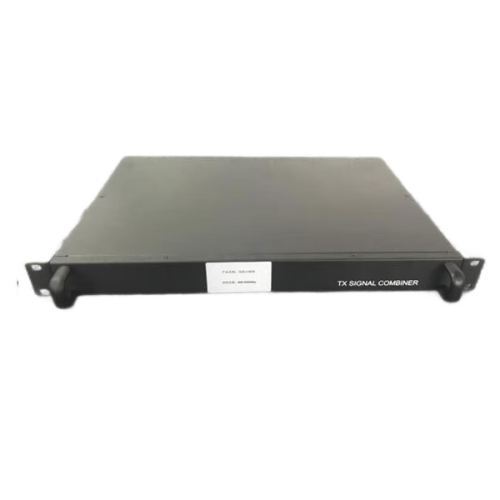

合路器

无

上一篇干线放大器

分路器ZSPL-U-2下一篇

下一篇分路器ZSPL-U-2

中亿海合路器主要用作将多信号合路到一套分布系统。合路器采用同频合路器的3dB电桥，它能够沿传输线路某一确定方向上对传输功率连续取样，能将一个输入信号分为两个互为等幅且具有90°相位差的信号。提高输出信号的利用率，广泛应用室内覆盖系统中对基站信号的合路。

正品行货
+ 查看更多

项目	常温下（﹢15℃~+35℃）			极限温度下（-30℃~+60℃）
工作频率	136-174MHz / 350-390MHz / 400-430MHz / 440-470MHz
通道间距	Min 100KHz(TEST)
插入损耗	2合路	≤4.1dB				≤5.2dB
	3合路	≤7.1dB				≤8.4dB
	4合路	≤7.3dB				≤8.4dB
	6合路	≤10.5dB				≤11.4dB
	8合路	≤12dB				≤13dB
驻波比	输入	≤1.2dB				≤1.5dB
	输出	≤1.4dB			≤1.5dB
工作带宽	VHF:15MHz/UHF:30MHz
端口误差	≤0.6dB
Tx to Rx隔离度	≥70dBm
Ant to Tx隔离度	≥50dBm
反向隔离度	≥45dBm
OIP3	≥85dBm
平均功率	≤150W per Channel
工作温度	﹢15℃~+35℃		-30℃ to +60℃
储存温度	-40℃ to +85℃
工作湿度	≤95% RH
阻抗	50Ω
接口	N-connector（female）
尺寸
